北京耐默公司作為專業生產耐磨鋼板廠家，在此介紹耐磨鋼板,耐磨復合鋼板，高鉻耐磨鋼板，堆焊耐磨鋼板，碳化鉻耐磨鋼板，復合耐磨鋼板相關知識，希望對大家會有幫助。

KN60鋼由北京耐默公司生產。該鋼板經過調質處理,具有較高的硬度,其耐磨壽命是普通結構鋼的4倍。同時該鋼強度高、韌性較好,其化學成分與力學性能如表1和表2所示。

表1 KN60耐磨鋼化學成分

Table 1 Chemical components of KN60 wear-resistant steel (w)

%

C Si Mn P S Cr Ni Mo B

0.12 0.48 1.19 0.012 0.001 0.65 0.05 0.035 0.002

表2 KN60耐磨鋼力學性能

Table 2 Mechanical properties of KN60 wear-resistant steel

RP0.2/MPa Rm/MPa A/% AKV/J(-40℃) HV

1 000 1 250 10 45 390～450

依據碳當量公式:

Ceq=w(c)+w(Mn)6+w(Cr)+w(Mo)+w(V)5+w(Ni)+w(Cu)15  

       

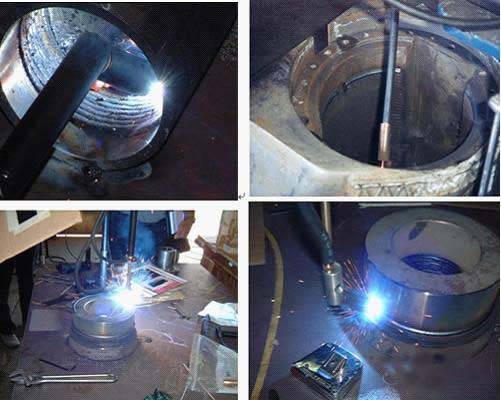

碳當量在0.45%左右,其組織具有一定的淬硬性,焊后容易產生冷裂紋,且該材料強度高,焊后也容易出現熱影響區脆化軟化等問題。為避免產生焊接裂紋,應采取焊前預熱及焊后緩冷等工藝措施,以避免組織淬硬,減小焊接應力,增大焊縫處氫氣的逸出;同時采用較小的熱輸入以減小熱影響區軟化問題。此外,該鋼焊接時若全部采用普通低合金鋼焊絲,則焊縫硬度將遠低于母材的。本研究擬采用普通船體結構鋼焊材打底以及部分填充,以保證包板與橋架結構的連接,再采用耐磨焊材填充及蓋面以保證蓋面層焊縫具有較高的硬度。
